Die Abdichtung erdberührter Bauteile nach DIN 18533 gehört zu den häufigsten Ausführungsfehlern, die wir bei unseren Begehungen feststellen. Anders als andere Mängel sind Fehler in diesem Bereich besonders kostenintensiv.

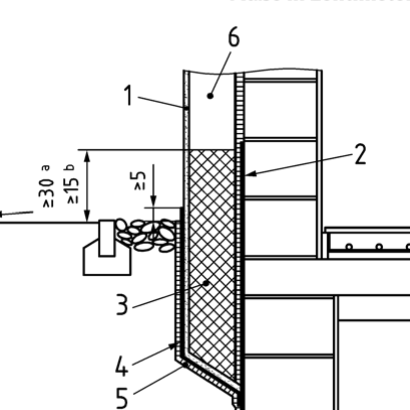

In diesem Beitrag wird die korrekte Ausführung mit Perimeterdämmung (XPS) thematisiert. Nachfolgend die fachgerechte Variante gemäß DIN 18533:

1. Wasserabweisender Putz
2. Abdichtungsschicht (Bspw. KMB)
3. Perimeterdämmung (>300 KPA und unterer Abschluss abgeschrägt)
4. Feuchteschutz
5. Schutzschicht ( Bspw. dreiteilige Noppenbahn, Noppenrichtung Erdreich!!)
6. WDVS

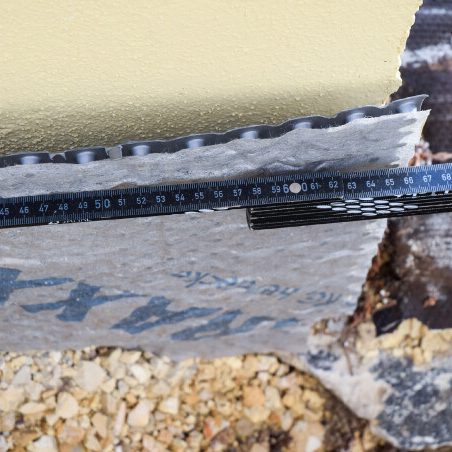

Ein häufiger Fehler ist die Verwendung einer einteiligen Noppenbahn mit den Noppen zur Abdichtungsebene. Dies entspricht nicht dem Stand der Technik und führt zunehmend zu erheblichen Bauschäden. Die Noppenbahn ist nicht Bestandteil der Abdichtungsebene, sondern dient ausschließlich als Anfüllschutz. Wird sie mit den Noppen zum Bauwerk verlegt, besteht die Gefahr, dass bei Setzungen des umliegenden Erdreichs die Dämmung nach unten gezogen wird und dadurch Schäden an der Abdichtungsebene entstehen. Eine Ausnahme bilden Konstruktionen wie ein WU-Keller oder eine L-Wand ohne Dämmung bzw. bituminöse Abdichtung. In diesen Fällen kann die Noppenbahn mit den Noppen zur Bauwerksseite verlegt werden, da keine Gefahr besteht, dass zusätzliche Schichten beeinträchtigt werden.

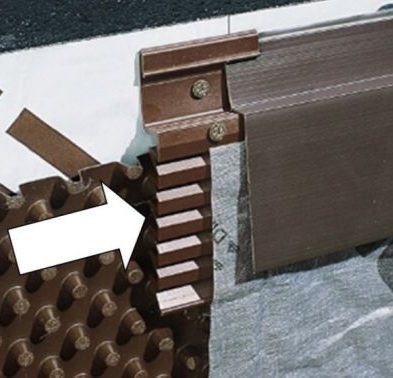

Gemäß DIN 18533, Abschnitt 13.3, ist eine dreiteilige Noppenbahn mit den Noppen zum Erdreich zu verwenden. Alternativ stehen inzwischen weitere, deutlich risikoärmere Lösungen zur Verfügung, wie beispielsweise Plexband (unbezahlte Werbung). Darüber hinaus werden in der Norm weitere Ausführungsvarianten für die Schutzschicht genannt.

Argumente, wonach ein abgedichteter und gedämmter Keller „Luft“ benötige, entbehren jeglicher fachlicher Grundlage.
